如何通過工業智能網關實現對三菱FX3U串口PLC遠程編程

發布時間：2022-11-25

閱讀量：35次

PLC遠程編程顧名思義是對PLC、觸摸屏等裝置的運行程序進行遠程在線調整(遠程調試)和更新（遠程程序上下載及程序更新），比如設備在北京，人員在長沙，如果設備的程序需要調整或升級，傳統方式是派人去北京，現場更新，而通過網關的遠程編程功能，則在長沙就可以對北京的設備的程序進行調整和更新。顯而易見，遠程編程的方案省時又省力，同時可實現設備的集中式管理，大大降低開發及售后人員的工作量以及出差頻率。

下面我們介紹如何通過網關實現對三菱FX3U串口PLC的遠程編程。
遠程編程主要分五步：
第一步：打開工業智能網關串口，設置串口參數；
第二步：配置服務器，新建網關和設備的VPN連接通道；

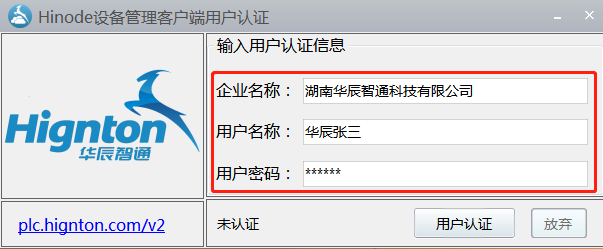

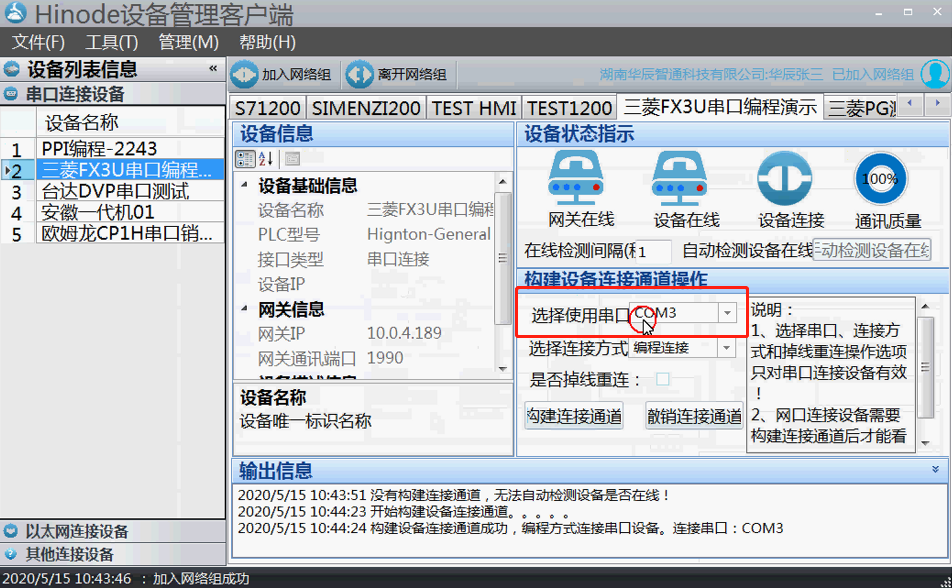

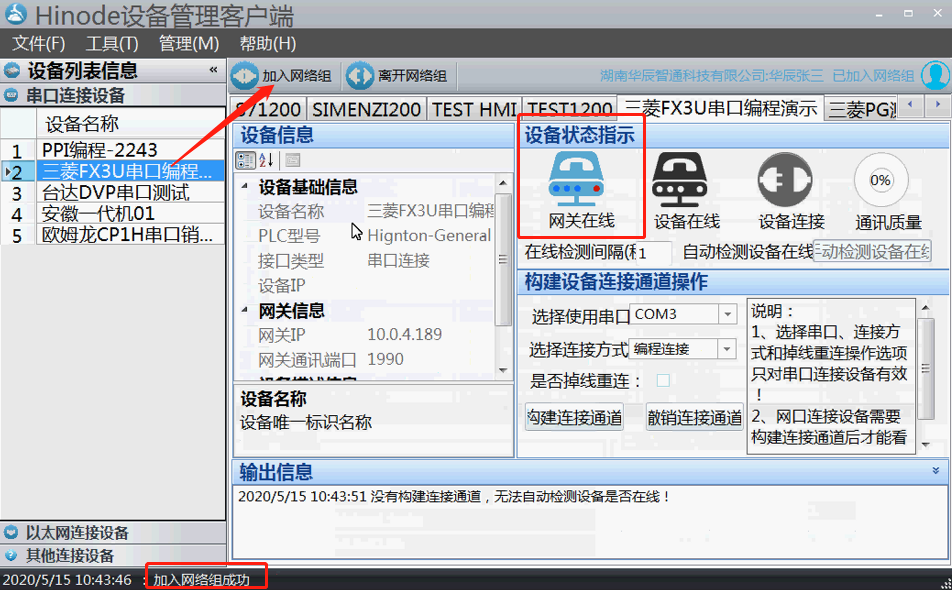

第三步：打開客戶端，構建遠程連接通道；

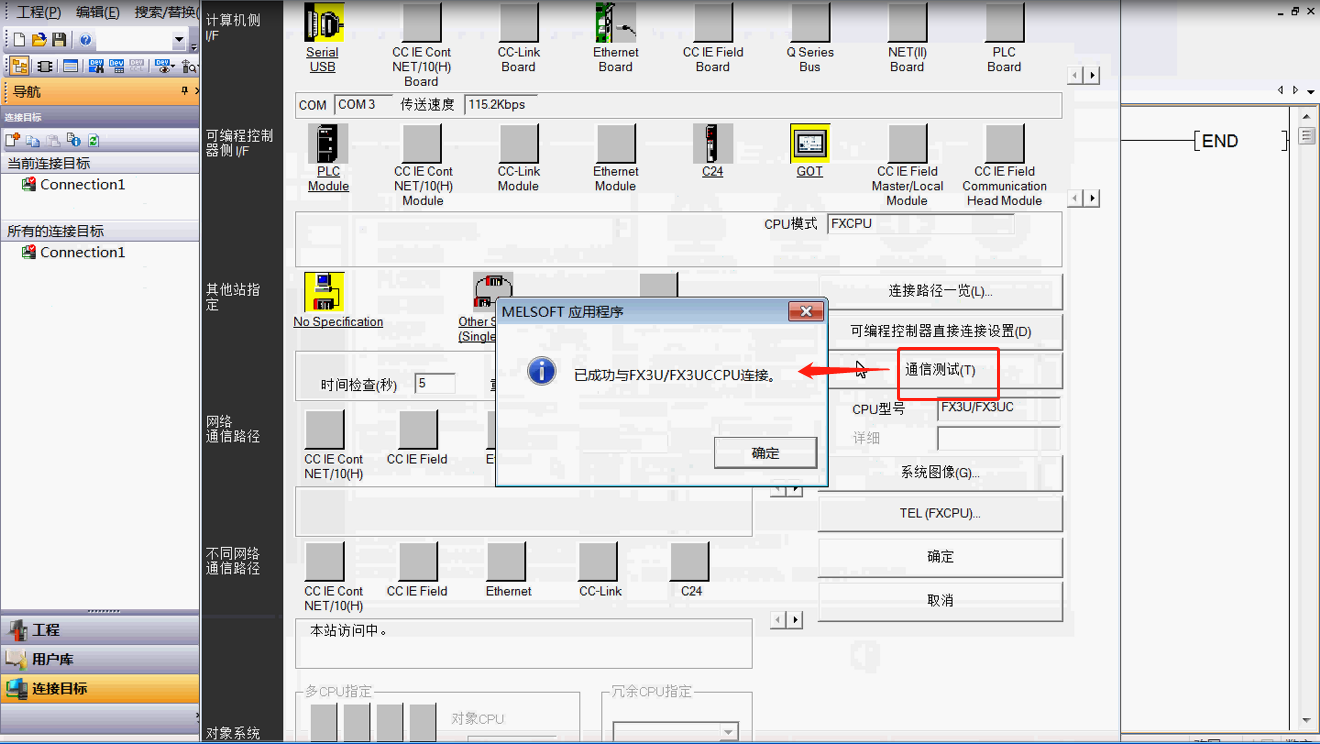

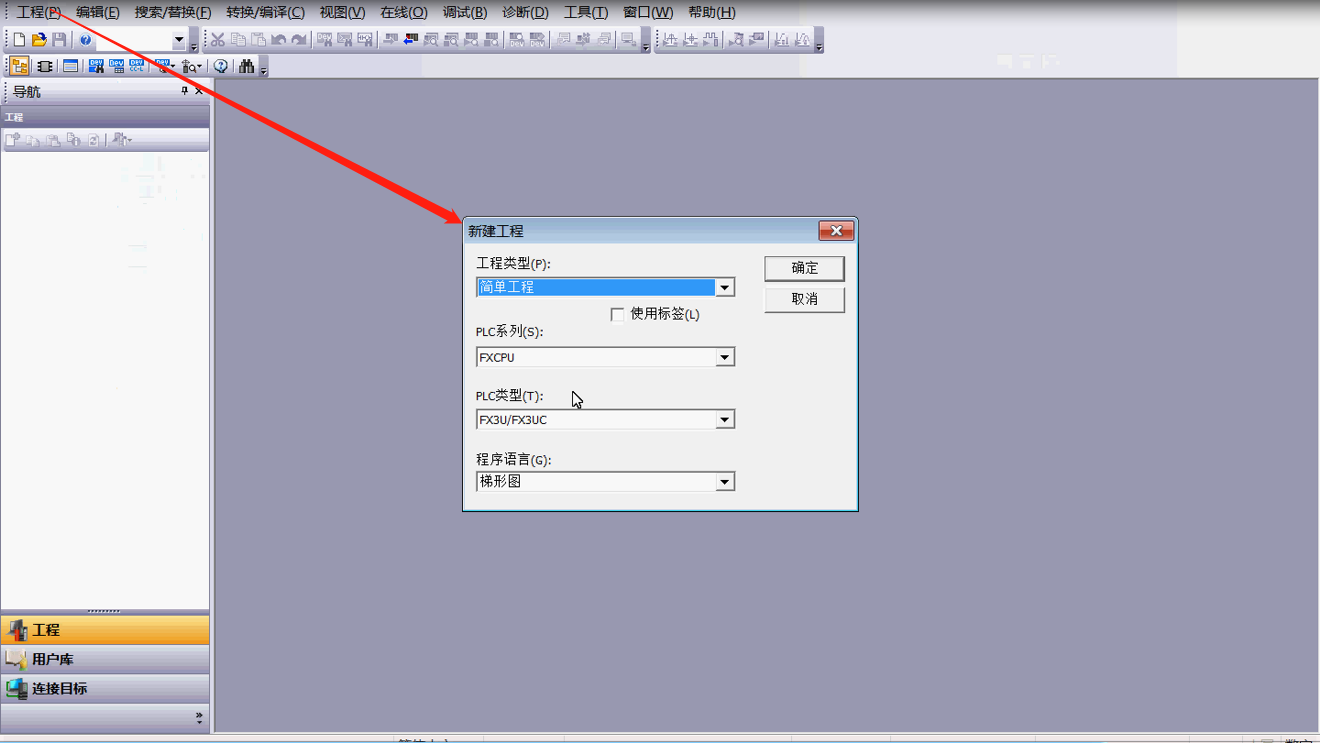

第四步：打開PLC編程軟件GXworks做遠程編程。

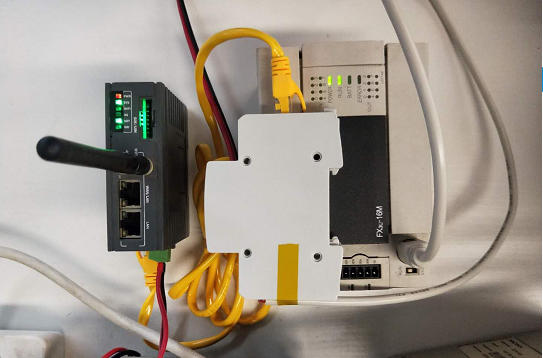

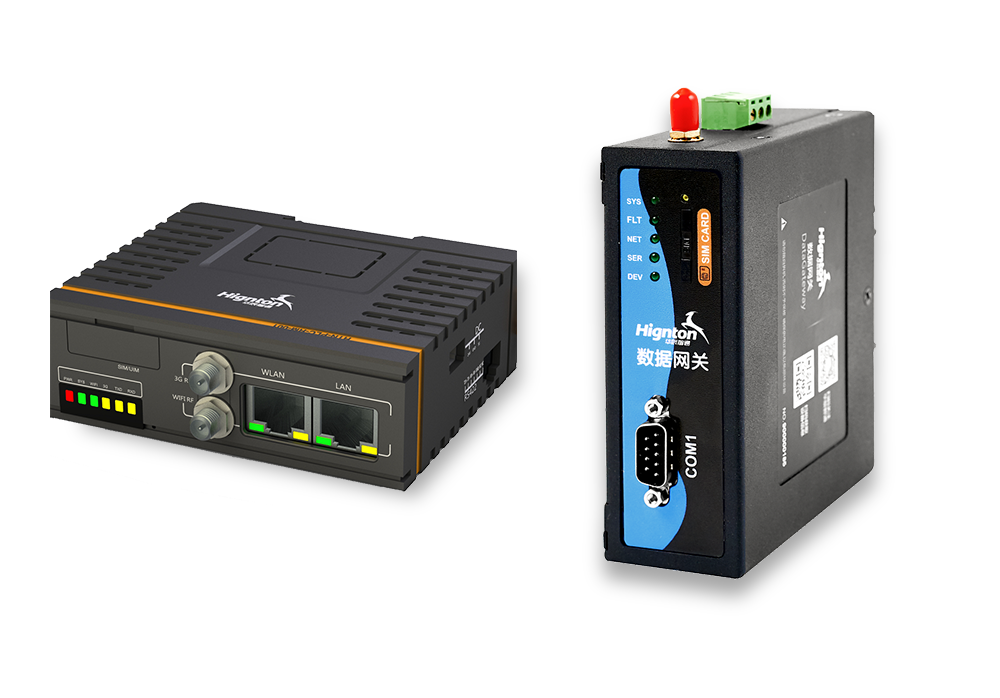

首先保證網關與PLC硬件正常連接，網關側面串口通過網線連接轉換模塊，轉換模塊另一端白色線接PLC。
plc網關

第一步：打開網關串口，設置串口參數；

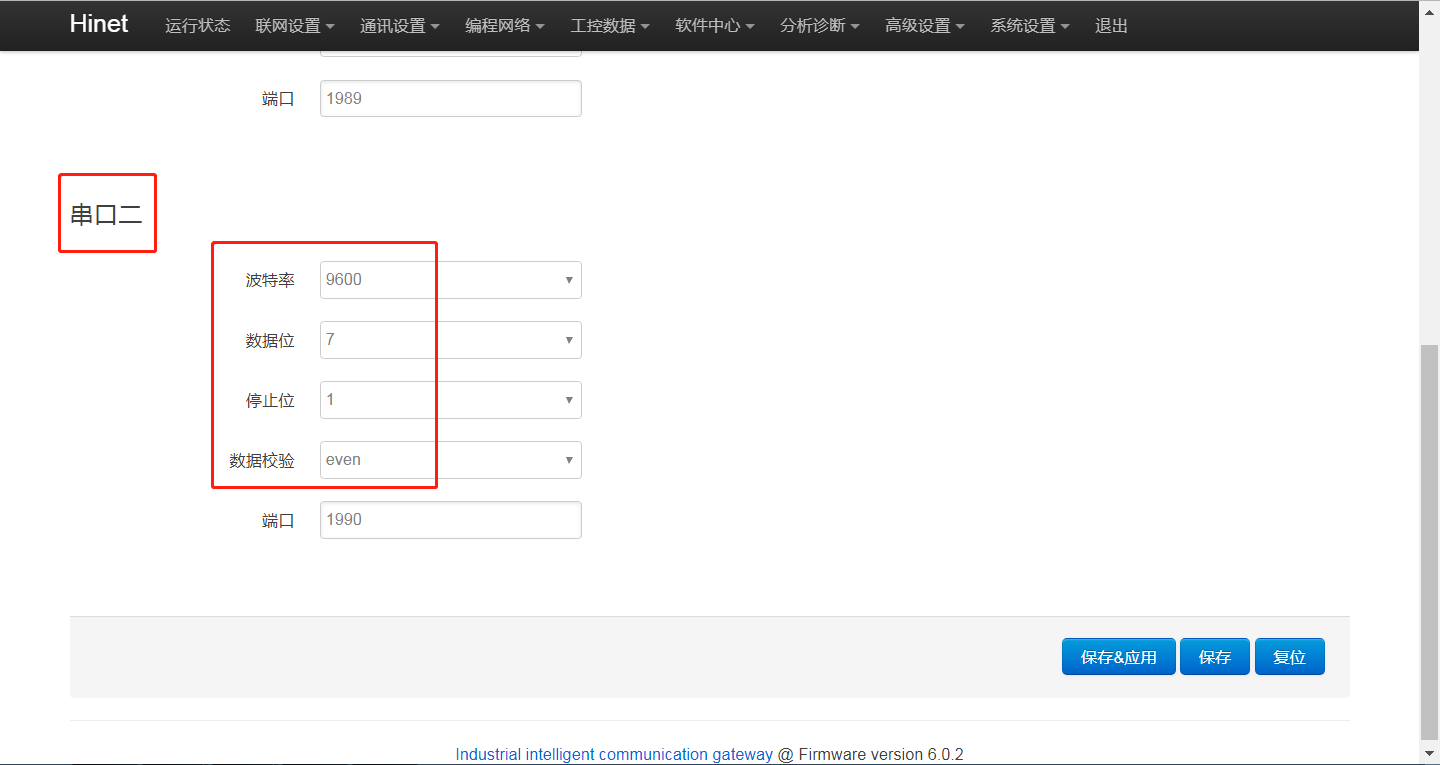

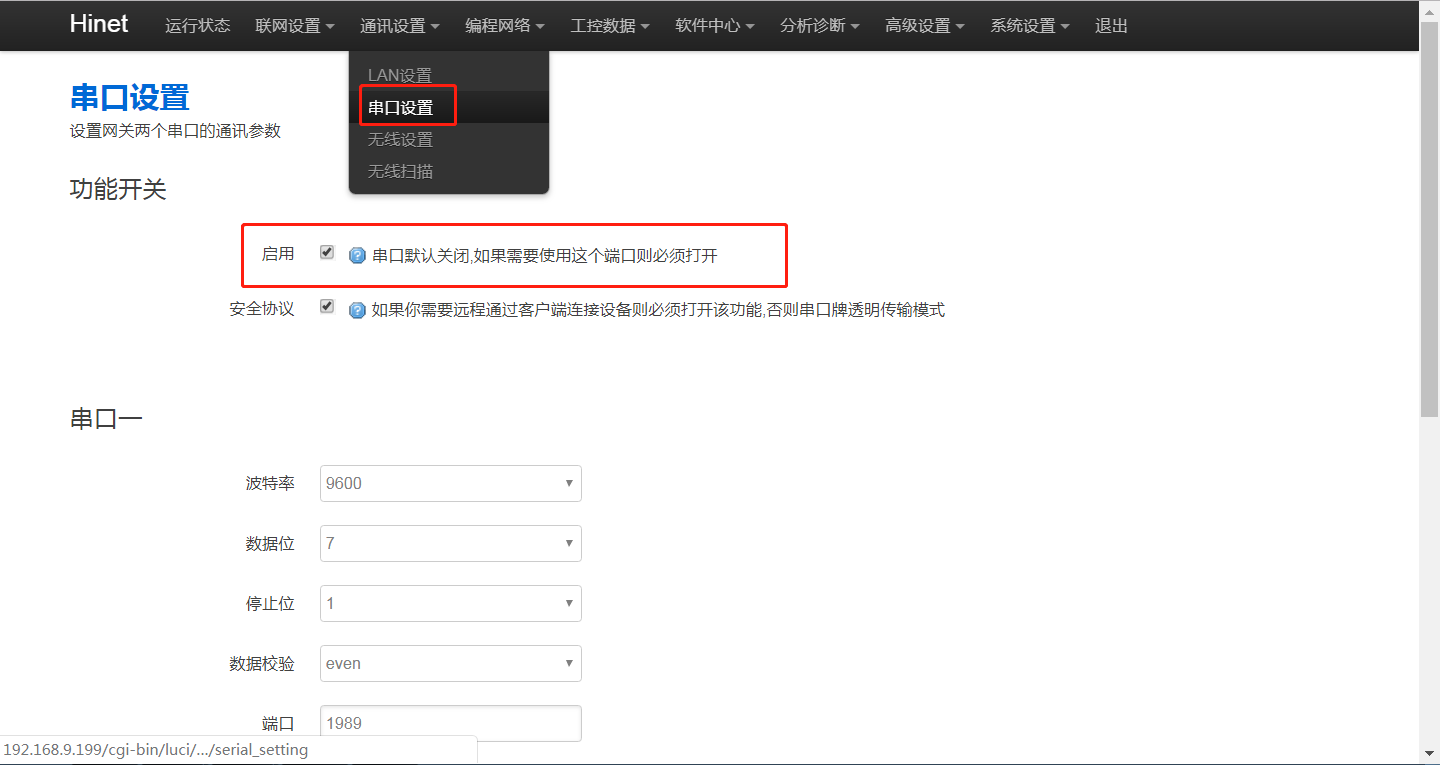

進入網關后臺，打開通訊設置下的串口設置，勾選【啟用】，設置串口2的串口參數，與PLC串口參數保持一致，三菱串口參數默認是9600、7、1、偶校驗。設置完保存應用重啟網關生效。
plc串口設置

第二步：配置服務器，新建網關和設備的VPN連接通道；

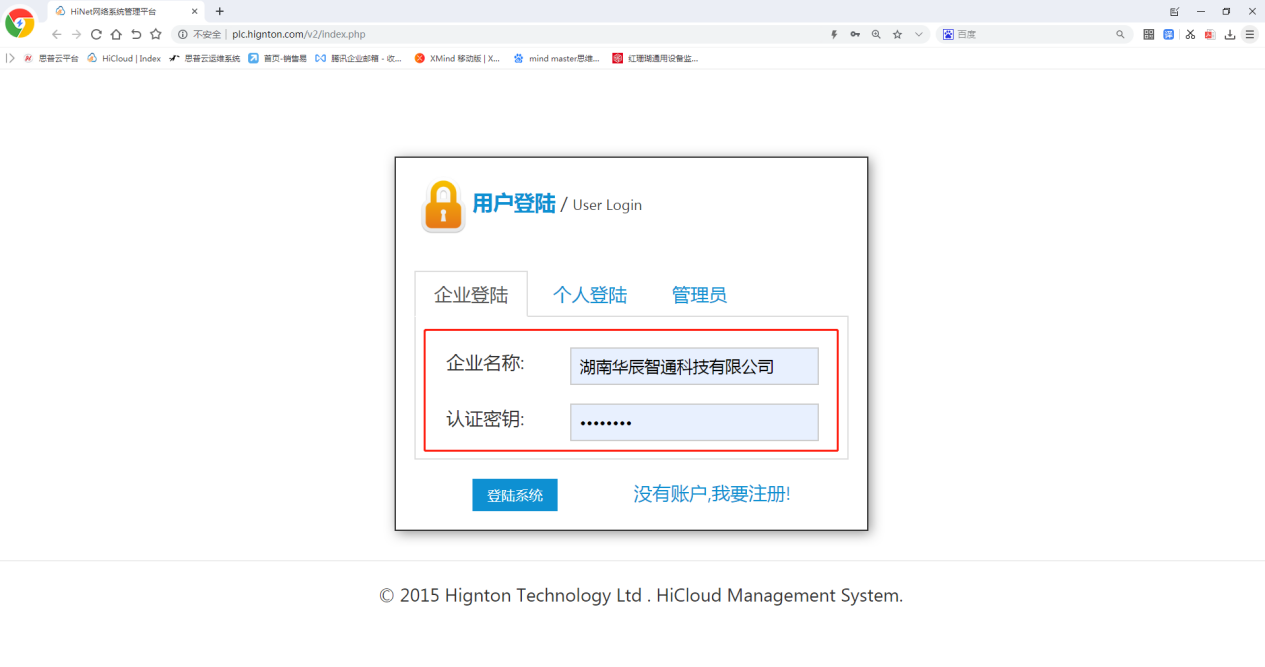

在瀏覽器輸入plc.hignton.com/v2打開云服務平臺，輸入企業名稱及密碼；企業名稱默認是客戶所在企業的全稱，密碼12345678 (為安全起見，建議客戶修改原始密碼，以防他人盜用)。本文以“湖南華辰智通科技有限公司”為例。
用戶登錄

第一步：連接網關和PLC，保證網關和PLC之間的通訊

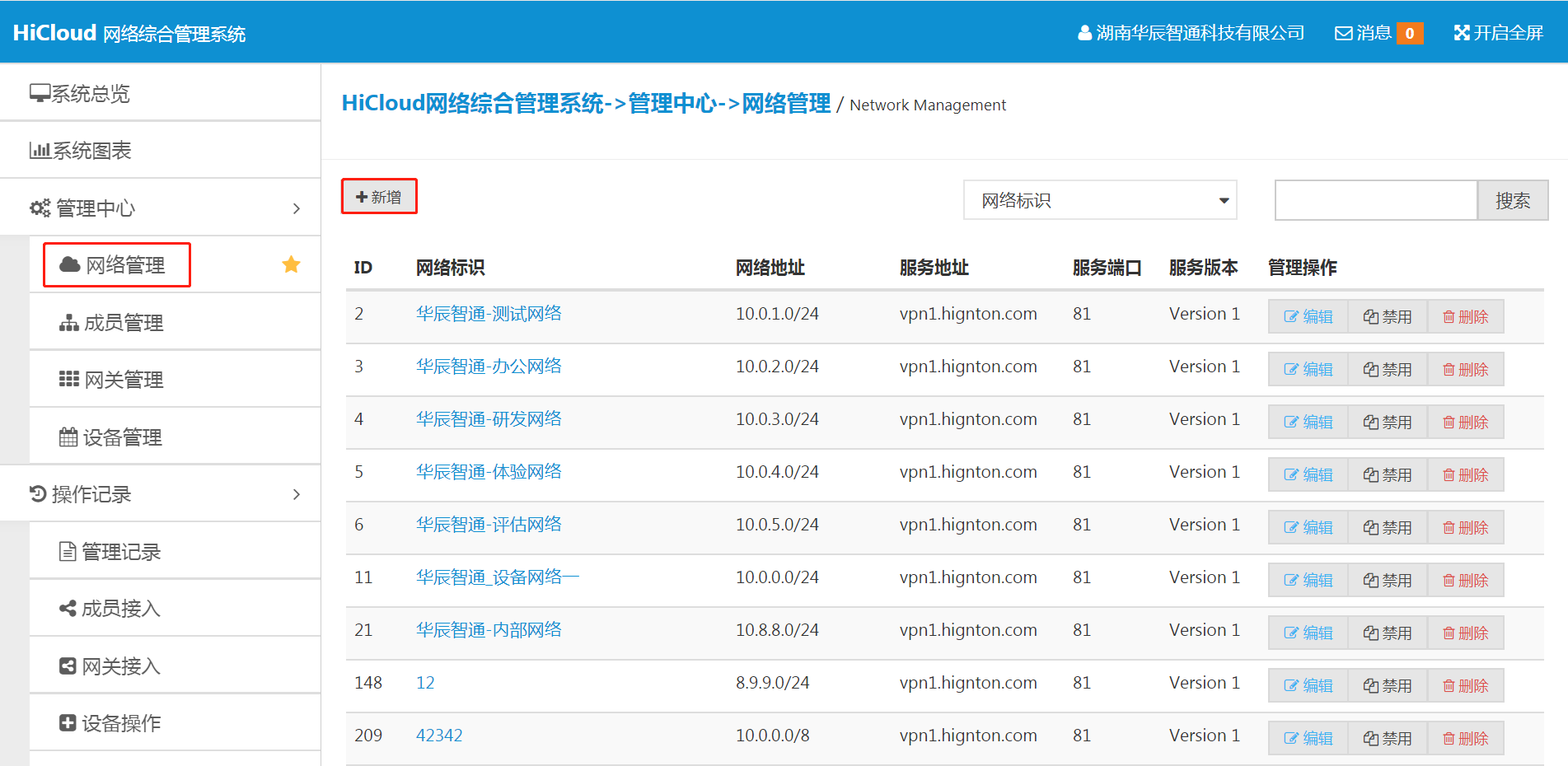

1、點擊【網絡管理】，在右側頁面中點擊〖新增〗。
網關網絡管理

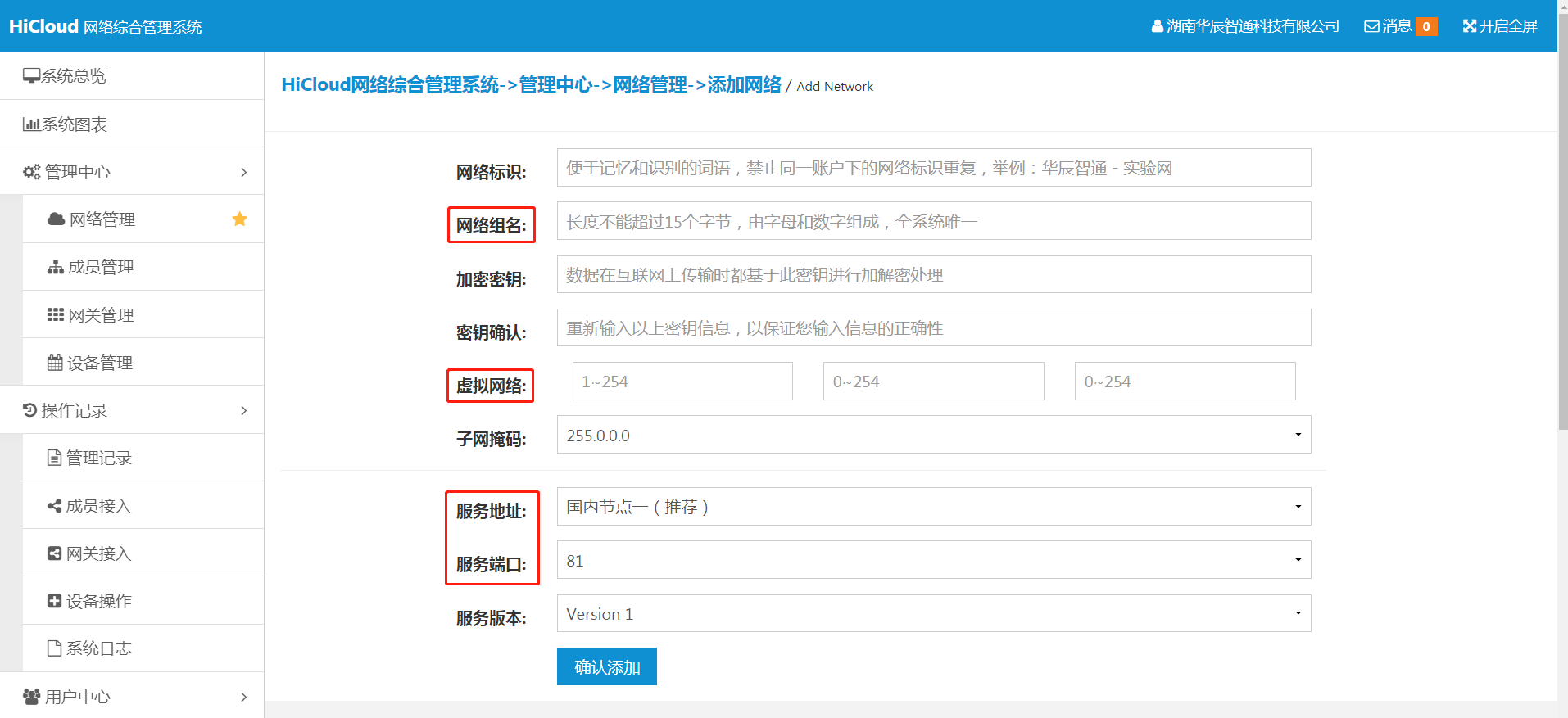

填寫虛擬網絡信息，填完點擊〖確認添加〗。

網絡標識、網絡組名	加密秘鑰，秘鑰確認	虛擬網絡、子網掩碼	服務地址	服務端口	服務版本
網絡標識自定義；網絡組名不可為中文	自定義設置	虛擬網絡：15.0.0，虛擬地址不可用公網IP；子網掩碼：255.255.255.0	國內服務地址推薦選“國內節點一”；國外服務器地址選“香港節點一”	國內“81” 國外“80”	Version1

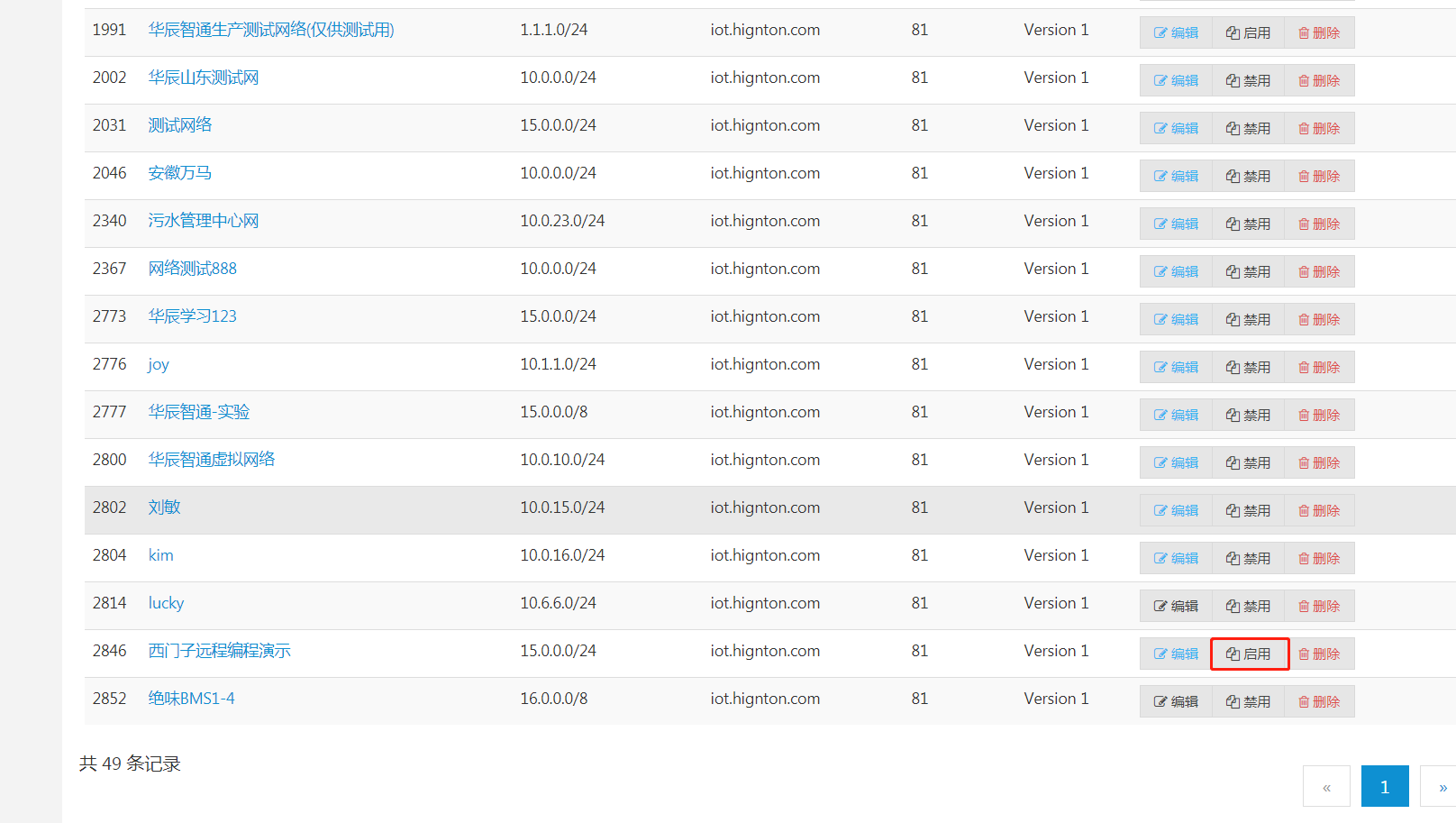

添加網絡后點擊〖啟用〗。
網絡啟用

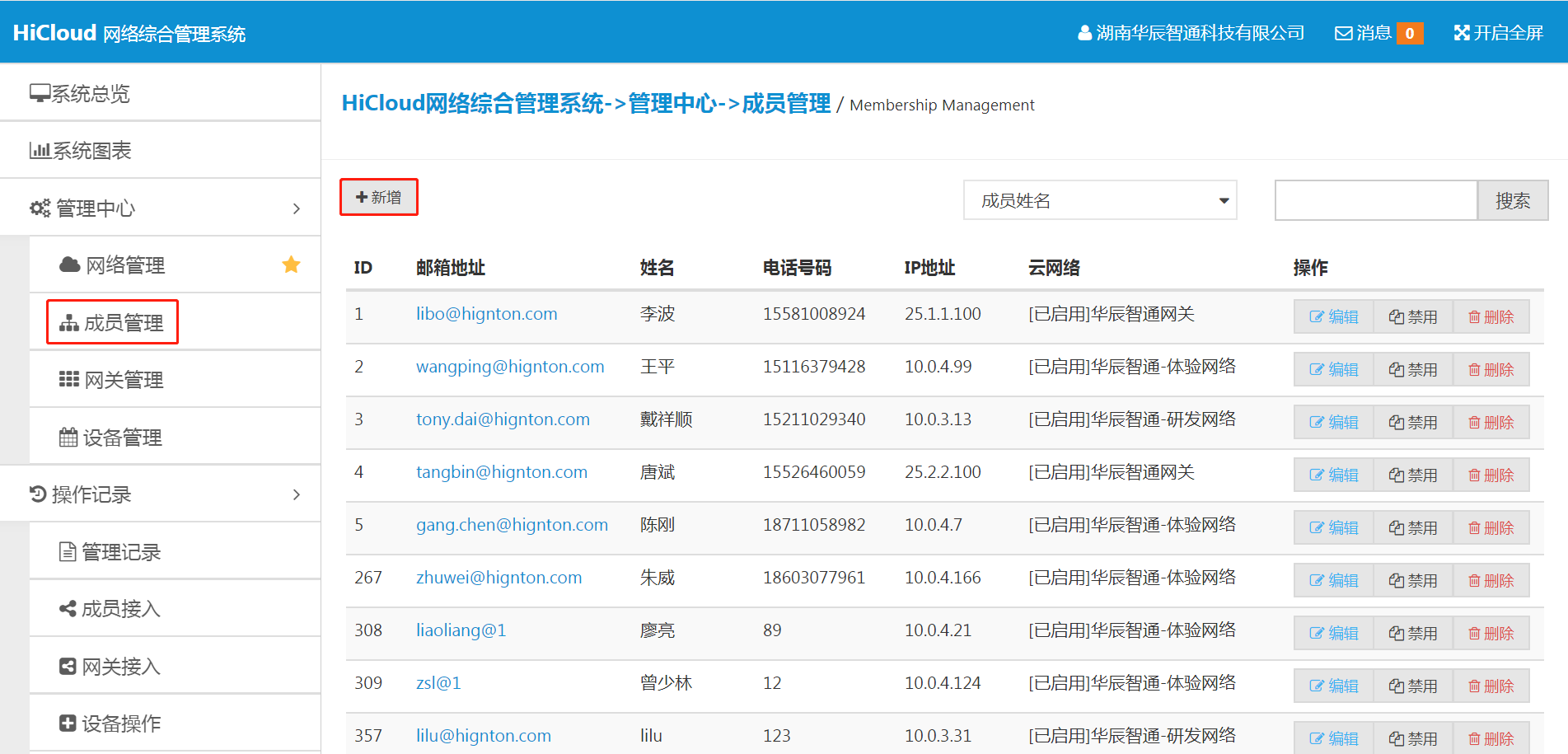

2、點擊【成員管理】，在右側頁面中點擊〖新增〗。

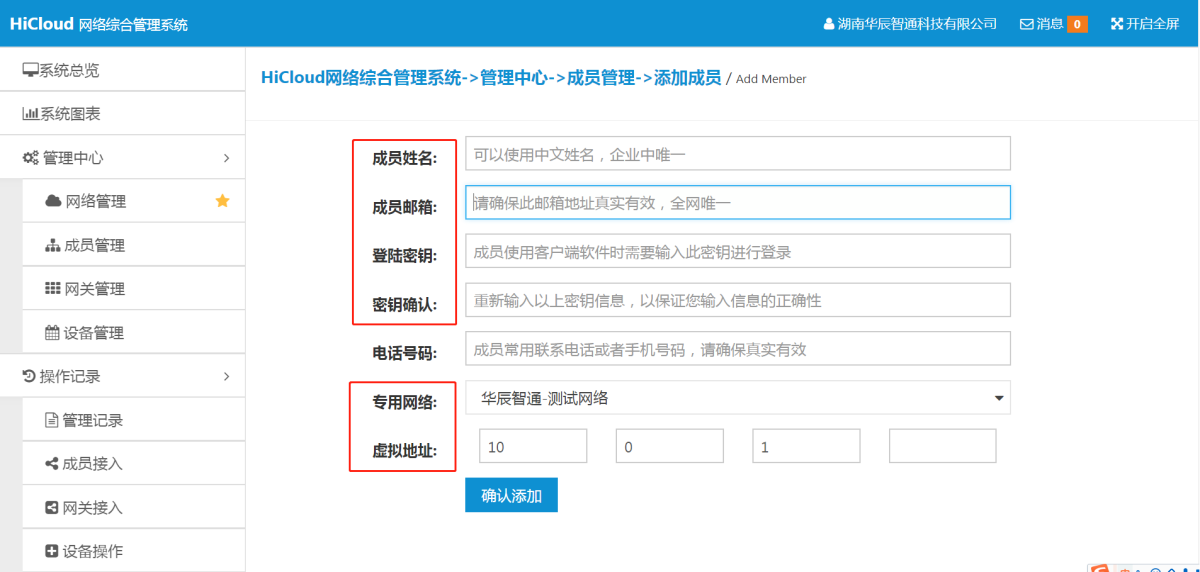

填寫成員信息，填完點擊〖確認添加〗。

成員姓名、成員郵箱	登錄秘鑰、確認秘鑰	電話號碼	專用網絡	虛擬地址
成員姓名自定義，不可有空格；成員郵箱符合郵箱的基本格式如:@qq.com;ch成員姓名和郵箱皆可以登錄客戶端	自定義設置;此處的登錄密鑰為登錄客戶端時的密碼	填寫聯系電話	選擇網絡管理新建的虛擬網絡	虛擬地址范圍：15.0.0.1~15.0.0.254，同一個網絡下的虛擬地址不可重復；子網掩碼為255.255.255.0

添加成員后點擊〖啟用〗。
網絡組態

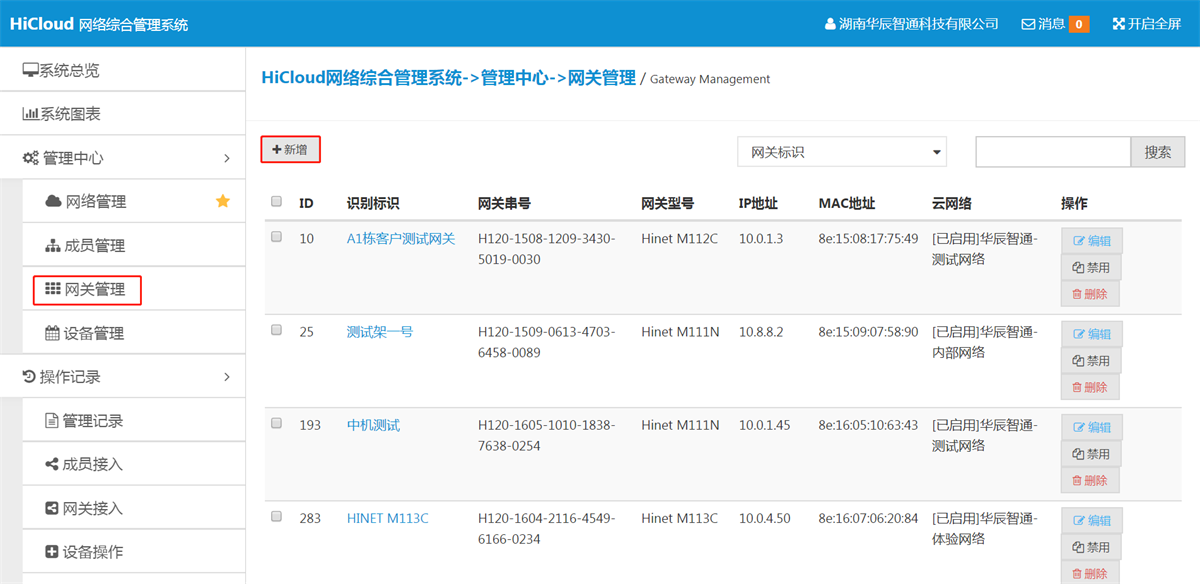

3、點擊【網關管理】，在右側頁面中點擊〖新增〗。
網關管理新增

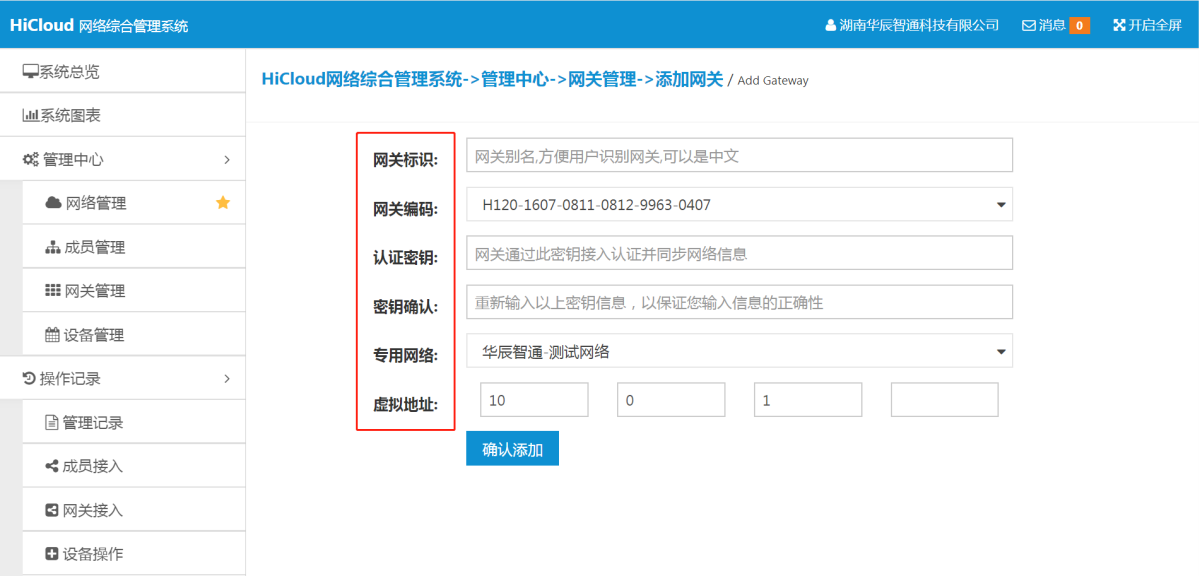

填寫pcl智能網關信息，填完點擊〖確認添加〗。

網關標識	網關編碼	認證秘鑰	專用網絡	虛擬地址
自定義	選擇網關編碼	網關認證秘鑰與網關后臺的密碼保持一致，默認為12345678	選擇網絡管理新建的虛擬網絡	虛擬地址范圍：15.0.0.1~15.0.0.254，同一個網絡下的虛擬地址不可重復；子網掩碼為255.255.255.0

添加完網關管理后，點擊〖啟用〗。
網關啟用

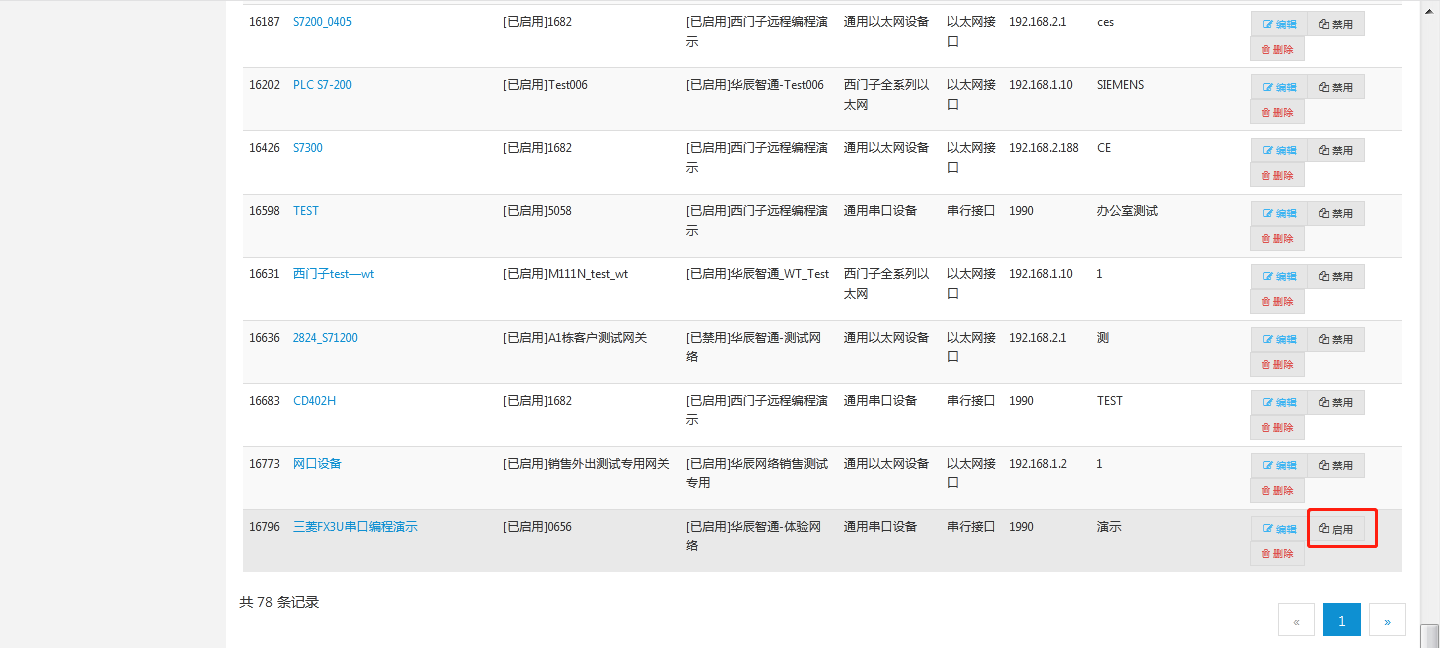

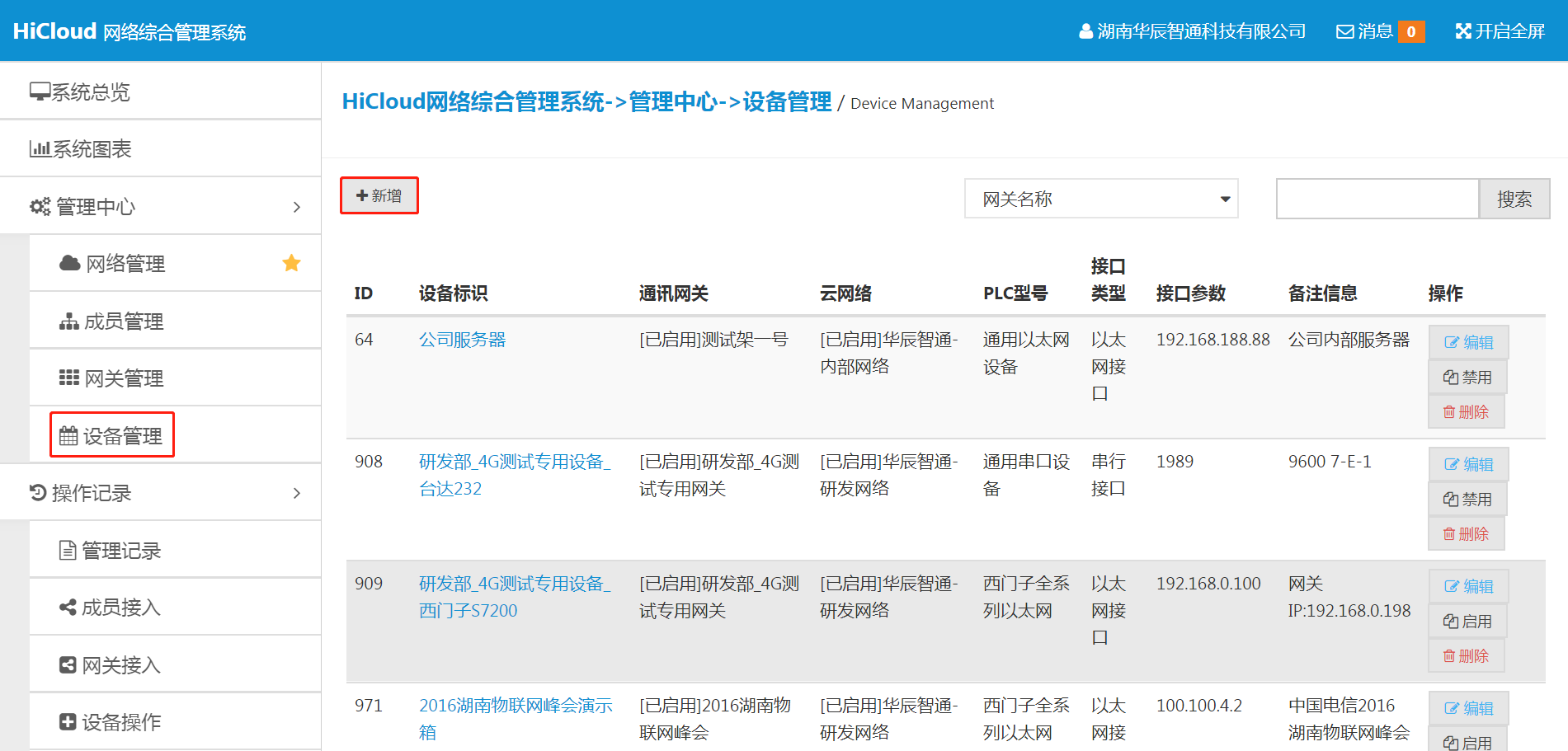

4、點擊【設備管理】，在右側頁面中點擊〖新增〗
設備新增

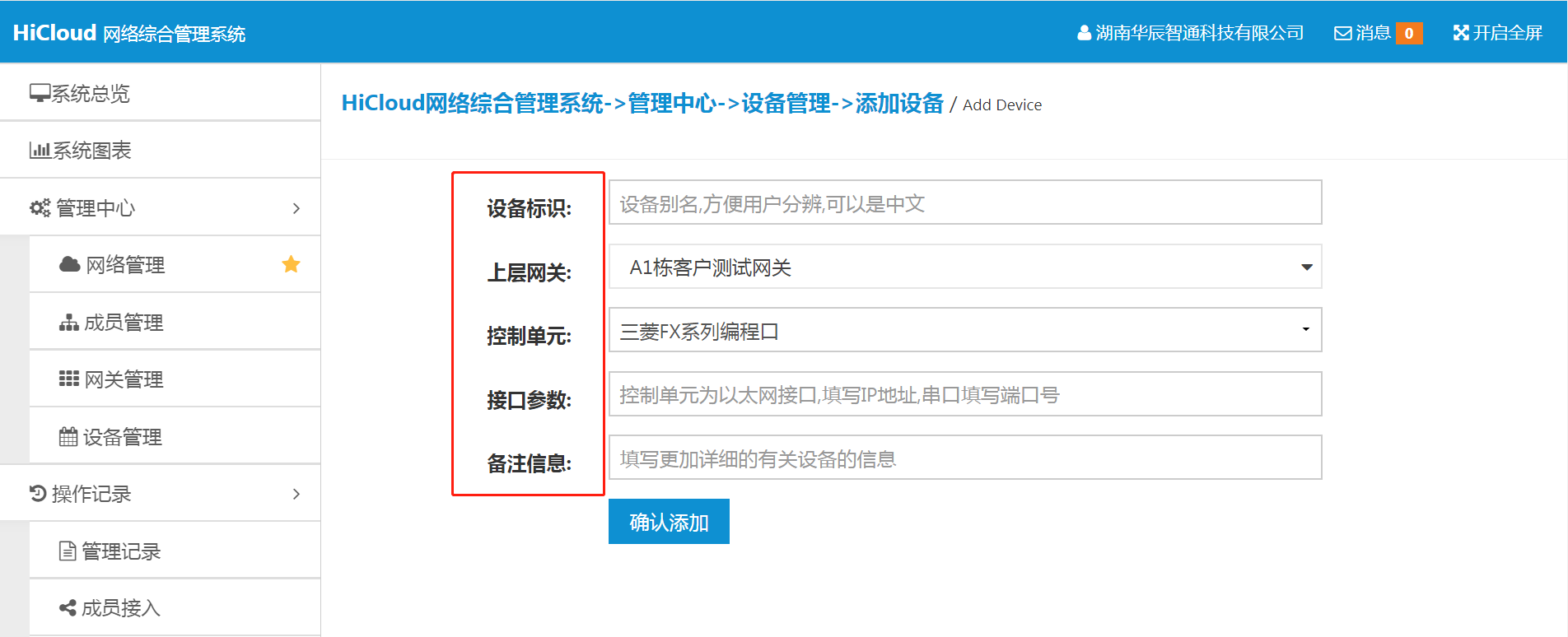

填寫設備信息，填完點擊〖確認添加〗。

設備標識	上層網關	控制單元	接口參數	備注信息
自定義	選擇設備實際連接的網關	串口PLC選“通用串口設備”，網口PLC選“通用以太網設備”	網口PLC填設備PLC的 IP,串口PLC根據所接的串口填寫：123線為串口1，456線為串口2，串口1填1989，串口2填1990	備注信息不能為空
